Разводка печатной платы

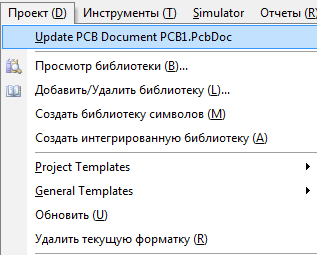

После сохранения проекта необходимо  в  под проекте Sheet1.SchDoc выбрать «Update PCB Documents PCB1.PcbDoc» а после нажать «Выполнить»

Все элементы и связи между элементами будут перенесены в под проект PCB.
Для дальнейшей работы следует перейти в метрическую систему координат Проект(D) ->Свойства платы

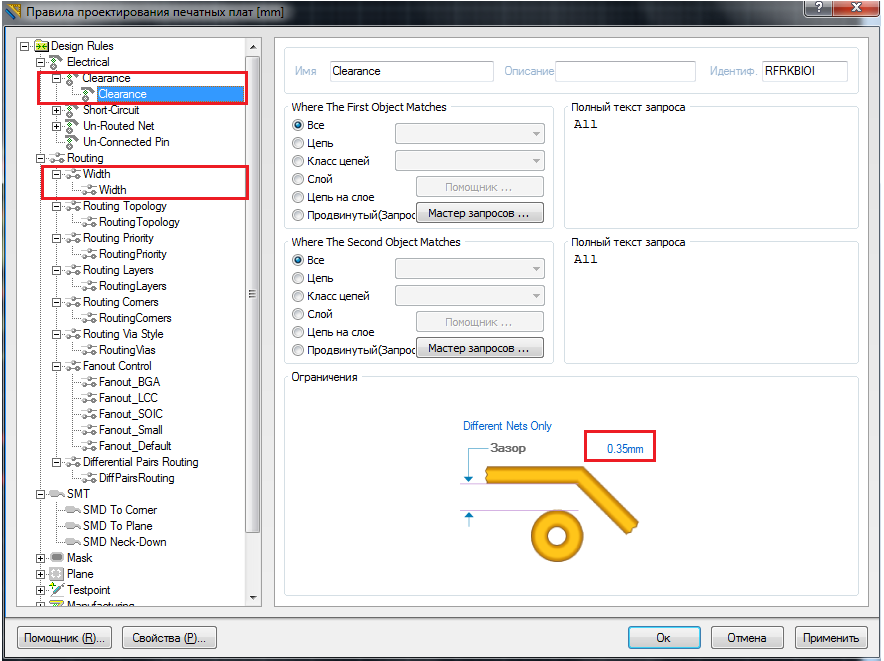

А так же в  Проект(D) ->Правила задать значения, допустимые для вашего класса точности (наиболее употребляемые настройки обозначены прямоугольниками на скриншоте ниже)

После этого можно приступать к разводке п/п основные окна настроек не отличаются от настроек в предыдущих пунктах.
Перенести компонент на противоположный слой — горячая клавиша «L»

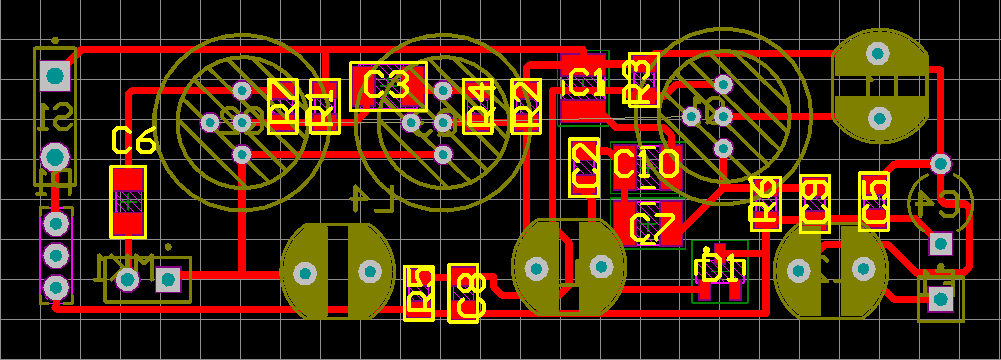

Пример окончательной разводки п/п

После окончания работы необходимо сохранить изменения.

(в случае пропажи, или не записи изменений в папке с проектом есть под папка History где ведется резервное копирование некоторых изменений)
